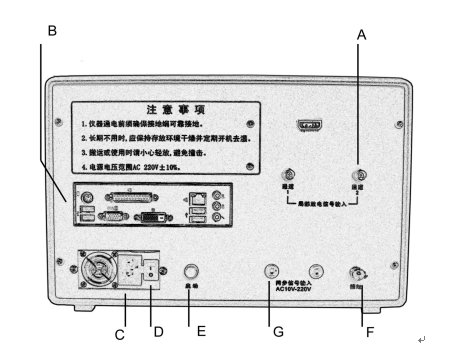

云顶彩票 A.信号输入口

云顶彩票 Q9插头，检测阻抗检测到的信号经专用电缆由此口输入到检测系统的放大器。

云顶彩票 B.标准微机接口

云顶彩票 与标准微机一样的常用接口。

C.电源插座

云顶彩票 电源线连接此处和电源。此仪器使用220V电源。

云顶彩票 D.电源开关

I=ON,O=OFF,将开关置于“I”后，还需按一下前面板系统启动/关闭键（见前视图“E”），才能启动仪器。若要关闭电源，请先退出系统，再将此开关置于“O”。

E.系统启动/关闭开关

按下可启动或关闭系统（启动系统还需将电源开关置于“O”）

F.接地端子

检测系统的保护接地，MEJF-2000系统通电前必须接地。

G.零标信号输入口

云顶彩票 此处外接零标同步信号。(AC 10~220V)

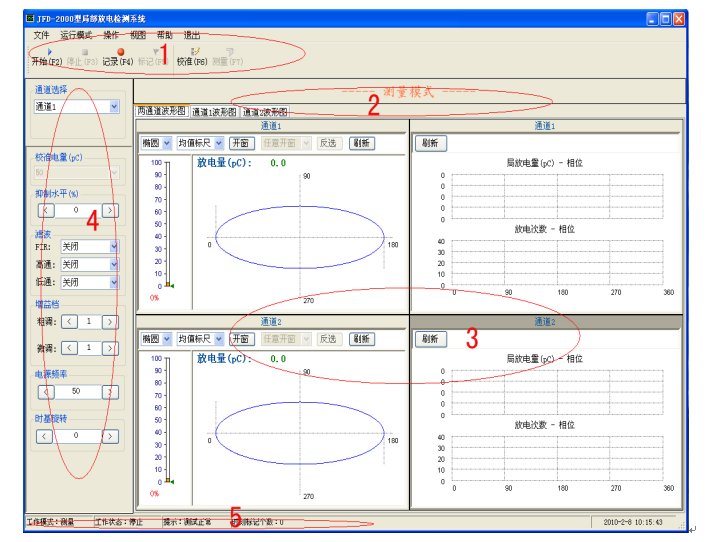

1.主菜单区

提供软件的基本功能，详见 2-2-1

2.模式及视图显示栏

云顶彩票 显示当前模式及视图页，详见 2-2-2。

3.视图区

云顶彩票 可设置单个或多个视图显示波形或三维图谱，详见 2-2-3。

4.参数设置区

对增益、滤波等参数进行设置, 详见 2-2-4

云顶彩票 5.状态显示栏

云顶彩票 显示当前工作状态，详见 2-2-5。
