0.1Hz程控超低频高压发生器选型

来源：amakpost.com 更新时间：2020-05-12

0.1Hz程控超低频高压发生器选型简介
武汉摩恩提供0.1Hz程控超低频高压发生器厂家价格、0.1Hz程控超低频高压发生器厂家报价，产品选型，技术支持，0.1Hz程控超低频高压发生器采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告

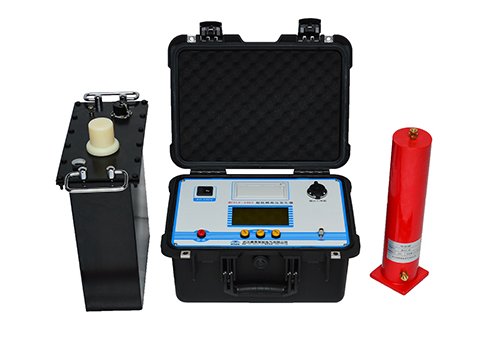

0.1Hz程控超低频高压发生器选型

型号	额定电压	云顶彩票带载能力	电源保险管	产品结构、重量
云顶彩票 30/1.1	30kV 云顶彩票（峰值）	0.1Hz,≤1.1µF	云顶彩票 10A	控制器：4㎏云顶彩票升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
40/1.1	40kV （峰值	0.1Hz,≤1.1µF	10A	控制器：4㎏云顶彩票升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
50/1.1	50kV （峰值）	云顶彩票 0.1Hz,≤1.1µF	15A	控制器：4㎏升压器：35㎏
		0.05Hz,≤2.2µF
		云顶彩票 0.02Hz,≤5.5µF
60/1.1	60kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏升压器：45㎏
		云顶彩票 0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
云顶彩票 80/1.1	80kV 云顶彩票（峰值）	0.1Hz,≤1.1µF	云顶彩票 20A	控制器：4㎏云顶彩票升压器：50㎏
		0.05Hz,≤2.2µF
		云顶彩票 0.02Hz,≤5.5µF
100/1.1	100kV （峰值）	云顶彩票 0.1Hz,≤1.1µF	云顶彩票 20A	控制器：4㎏云顶彩票升压器：55㎏
		云顶彩票 0.05Hz,≤2.2µF
		云顶彩票 0.02Hz,≤5.5µF

0.1Hz程控超低频高压发生器选型选型
根据被试对向选择适当规格的产品。
使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出,此时可并联0.05 µF的电容器（由本公司提供）辅助输出。下面是一些设备的电容量，供用户参考。

不同发电机的单相对地电容量

	火电			水电
发电机容量（MW）	200	300	云顶彩票 600	云顶彩票 85	云顶彩票 125-150	300	400
单相对地电容（µF）	云顶彩票 0.2-0.25	0.18-0.26	0.31-0.34	0.69	1.8-1.9	1.7-2.5	云顶彩票 2.0-2.5

交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)

截面
电积容 mm2
云顶彩票 µF/Km

电压kV

云顶彩票 16

云顶彩票 50

云顶彩票 70

云顶彩票 95

云顶彩票 120

150

185

240

270

0.15

云顶彩票 0.17

云顶彩票 0.18

0.19

云顶彩票 0.21

云顶彩票 0.24

云顶彩票 0.26

云顶彩票 0.28

0.32

0.38

云顶彩票 -

云顶彩票 0.11

云顶彩票 0.12

云顶彩票 0.13

0.14

云顶彩票 0.15

0.16

0.17

云顶彩票 0.19

0.1Hz程控超低频高压发生器选型超低频绝缘耐压试验原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

0.1Hz程控超低频高压发生器简介及特性

本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
