四通道局部放电测试仪

简介：
MOEORW-2040B 四通道局部放电测试仪（以下简称为局放仪）采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对变压器故障点精准定位的功能。
四通道局部放电测试仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

四通道局部放电测试仪引用标准
1.IEC 60270-2000 高电压试验技术部分放电测量
2.GB 1094.1-1996 电力变压器第1部分总则
3.GB 1094.3-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
4.IEC 6067.11 干式变压器
5.IEC 60885-3-1988 电缆的电气试验方法第3部分:测量挤压电力电缆段局部放电的试验方法
6.GB 1207-2006 电磁式电压互感器
7.GB/T 12706.4-2008 挤包绝缘电力电缆及附件第4部分:额定电压电力电缆附件试验要求
8.GB/T 3048.12-2007 电线电缆电性能试验方法第12部分:局部放电试验
9.GB/T 16927.1-2011 高电压试验技术第1部分:一般定义及试验要求
10.GB/T 16927.2-1997 高电压试验技术第二部:测量系统
11.GB/T 16927.3-2010 高电压试验技术第3部分:现场试验的定义及要求
12.GB/T 16927.4-2014 高电压和大电流试验技术第4部分:试验电流和测量系统的定义和要求
13.GB/T 7354-2003 局部放电测量
14.GB 1208-2006 电流互感器
15.DL/T 417-2006 电力设备局部放电现场测量导则

四通道局部放电测试仪技术参数

技术特性	云顶彩票
通道数	独立4通道
云顶彩票采样速率	云顶彩票 1M、5M、10M可选
采样精度	12bit
云顶彩票量程切换	云顶彩票 -40dB，-20dB，0dB，20dB，40dB，60dB共6档
云顶彩票测量频带	云顶彩票 3dB 带宽 10kHz～1MHz
云顶彩票数字滤波	10kHz～1MHz 任意选择
程控滤波器分段	低端频率：10kHz，20kHz，40kHz，80kHz 云顶彩票高端频率：100kHz，200kHz，300kHz，400kHz
云顶彩票本量程非线性误差	10%
测量范围	0.1pC~100,000pC
灵敏度	0.1pC
云顶彩票可测试品的电容量范围	6pF～250µF
试验电源频率范围	50～500Hz
显示
显示屏	12” TFT真彩色触摸液晶显示屏
分辨率	1024×768
接口
USB	云顶彩票 3路，可外接鼠标键盘，以及外接移动存储设备
电源模式	AC 220V；频率50Hz；功率300W
云顶彩票电信号接口	4路BNC接口，用于信号输入
云顶彩票光信号接口	云顶彩票 4路，用于信号输入
网口	1路
云顶彩票接地钮	外部接地
通用说明
CPU	云顶彩票主频1.60GHz
云顶彩票内存	2.0GB
云顶彩票硬盘	云顶彩票 128GB固态硬盘
系统	Windows Xp
工作环境	云顶彩票环境温度：-10～45℃ 相对湿度：≤95%
尺寸	长×宽×高：474mm × 288mm × 370mm
重量	15.8kg

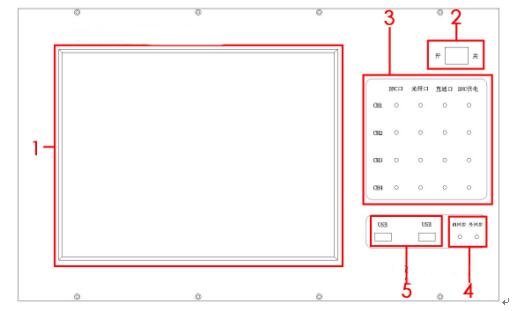

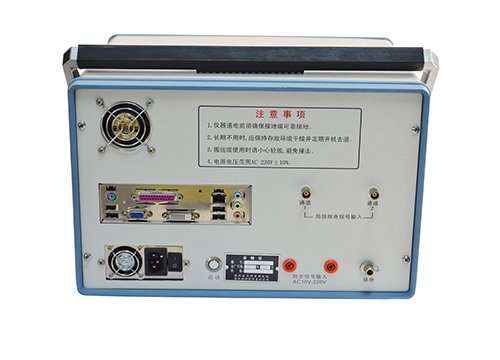

四通道局部放电测试仪面板介绍
四通道局部放电测试仪面板

云顶彩票序号	名称	说明
1	云顶彩票触摸屏	显示波形及各种测试数据
云顶彩票 2	电源开关	云顶彩票仪器主电源开关
3	4通道信号输入指示灯	局放不同传感器类型信号输入指示
4	内外同步指示灯	云顶彩票内外同步指示
云顶彩票 5	云顶彩票 USB接口	可外接USB设备
