电压等级与被测物

操作说明

近距离核相时同时使用X和Y。

远程核相时只使用Y，不使用X

6kV～220kV输电线路

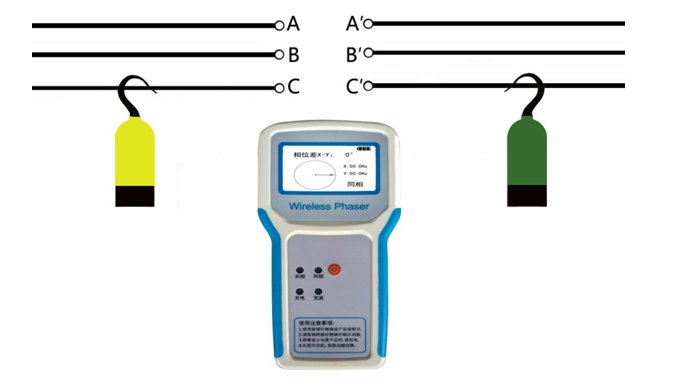

将发射器X/Y连接绝缘杆后挂接在高压线上测量。详见高压线核相操作示意图（图2）。

高压开关柜带电显示器

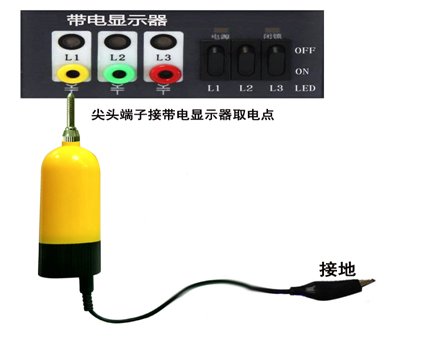

将发射器X/Y尖头端插入带电指示器，再将接地线DC端插入发射器接地孔（也是充电孔），鳄鱼夹接地（一般夹在柜门螺丝上即可）进行测量。详见带电显示器核相示意图（图3）。开关柜PT、CT二次侧取电点核相操作与此测量方法相同。

封闭式高压柜接线T头

将发射器X/Y连接绝缘杆后接触T头测试，与高压输电线路核相方式一致。

380V/220V市电线路

发射器前端接触带电线路即可测量。
