MEBP-300P互感器综合测试仪试验接线图

来源：武汉摩恩    更新时间：2018-04-23

MEBP-300P互感器综合测试仪试验接线图

试验接线图（图中端子的标号与仪器面板上对应）:

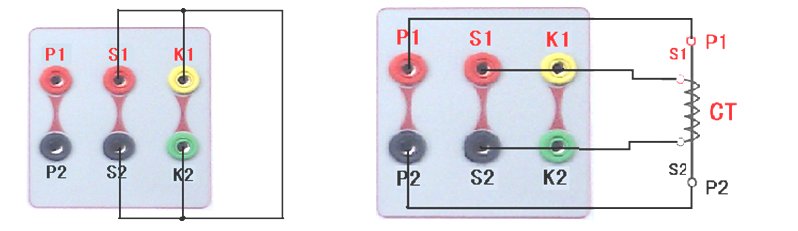

图3、直阻校零接线图         图4、CT励磁/直阻/变比/极性/角差/比差试验接线图

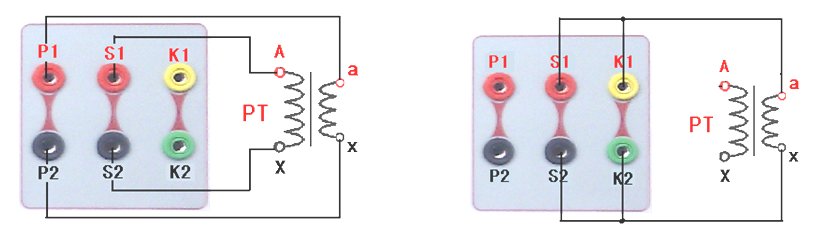

图5、PT变比/极性/角差/比差试验接线图         图6、PT励磁/直阻试验接线图

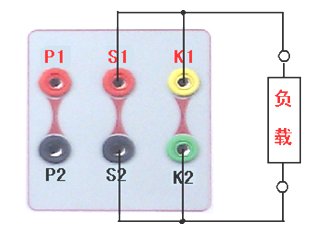

图7、CT/PT二次负荷（负载）接线图

注意：1、如需一次性完成CT变比极性，角差、比差、励磁特性、误差曲线、直阻测试请参照图4接线方式，并在M/P/TPY中选择“开始测试”，即可完成所有检测。
  2、如需单独测试CT励磁特性试验，请参照第16页，图22接线方式，并在M/P/TPY中选择“励磁”，即可完成检测。
    3、如需单独测试CT变比/极性、角差/比差试验，请参照第16页，图23接线方式，并在M/P/TPY中选择“变比极性”，即可完成检测。
