ME-66 验电器功能检测试验装置装置的结构

来源：amakpost.com 更新时间：2019-06-24

验电器功能检测试验装置装置若用于10、35KV： H1为两节伸缩绝缘管，收缩长度为850mm，伸出长度为1500 mm（见表一、二及图一、二）顶部装有550mm金属环。H2、H3为三节伸缩绝缘管，收缩长度为700mm，伸出长度为1810 mm。H2支撑试验电极，H3支撑验电器。
验电器功能检测试验装置装置若用于66—110KV及220—330KV；H1为三节。收缩长度为900mm，伸出长度为2500 mm（见表一、二及图一、二）顶部装有1050mm金属环。H2、H3为三节伸缩绝缘管，收缩长度为1030mm，伸出长度为3025 mm。H2为支撑试验电极，H3为支撑验电器。

试验报告

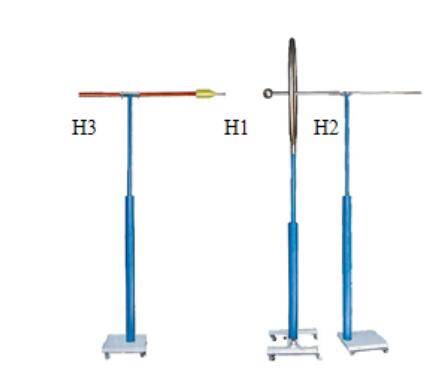

验电器功能检测试验装置装置1

云顶彩票 KV	电极间隔距离 mm	H1 mm	环直径 mm	球直径 mm	云顶彩票电力标准
10 35	100 430	云顶彩票 >1500	550	云顶彩票 60	DL740- 2000于2000- 11-03
66—110 220—330	650 850	>2500	云顶彩票 1050	云顶彩票 100	DL740- 2000于2000- 11-03
云顶彩票 500	125	>3500	1550	150	非标

表一

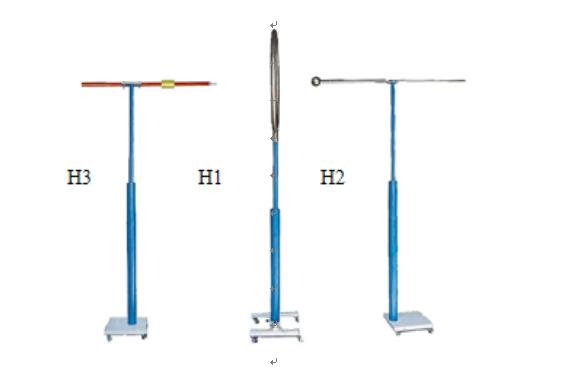

验电器功能检测试验装置装置2

KV	电极间隔距离 mm	H1 mm	环直径云顶彩票 mm	球直径 mm	电力标准
10 云顶彩票 35	云顶彩票 300	>1500	云顶彩票 550	60	DL740-2000于2000-11-03
66—110 220—330	650 云顶彩票 850	云顶彩票 >2500	云顶彩票 1050	100	DL740-2000于2000-11-03
500	125	>3500	云顶彩票 1550	云顶彩票 150	非标
