验电器功能检测试验装置验电器的试验与接线

来源：amakpost.com 更新时间：2019-06-24

1、试验现场的要求：
对于适用于一定电压范围的验电器，应对应于zui高额定电压U，试验应在防外界电磁干扰的试验室进行，在一定的空间中不应放置任何其他物体。当UN≤35KV空间范围为1m，当UN＞35KV，空间范围为2m以上。
试验时，验电器的接触电极与试验电极相接触，指示器近似地位于环形电极的中心线上（水平轴上）。
试验电极的中心线与环形电极间的水平距离见表三：

UN KV	ac mm	ao mm	UN KV	ac mm	ao mm	云顶彩票备注
10	云顶彩票 100	云顶彩票 300	63—110	650	1000
云顶彩票 35	云顶彩票 430	云顶彩票 300	云顶彩票 220—330	云顶彩票 850	1000	云顶彩票
云顶彩票		云顶彩票	500	云顶彩票 1050	云顶彩票 1250	非标准供参考
注：1、ac为带加长接触电极的验电器（多用于变电站）试验电极与环形电极之间的距离。 2、ao为不带加长接触电极的验电器（多用于线路）试验电极与环形电极之间的距离。

表三电极间隔距离（水平距离）

2、起动电压的测量：

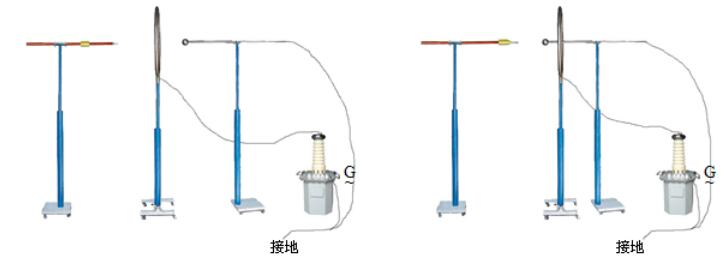

试验电极和环形电极的接线见图三：

逐渐升高试验电极上的电压，当“电压存在”的指示信号出现测量起动电压。如果测出的起动电压值在下列4种类型之一的规定范围内，认为测试通过。
A类：单一额定电压或有数档可切换额定电压的验电器。
起动电压Ust应满足以下关系式
0.15UN≤Ust≤0.40UN
B类：适用于一定额定电压范围，但其范围较窄的验电器。
如UN·max≈2UN·min时，起动电压Ust应满足以下关系式
0.15UN·max≤Ust≤0.40UN·min
C类：适用于一定额定电压范围，但其范围较宽的验电器。
当UN·max≈3UN·min时，起动电压Ust应满足以下关系式
0.10UN·max≤Ust≤0.45UN·min
D类：在某些特殊的情况下，可根据用户的要求确定Ust值，并作出在特定场合应用的说明。

3、抗干扰性试验：

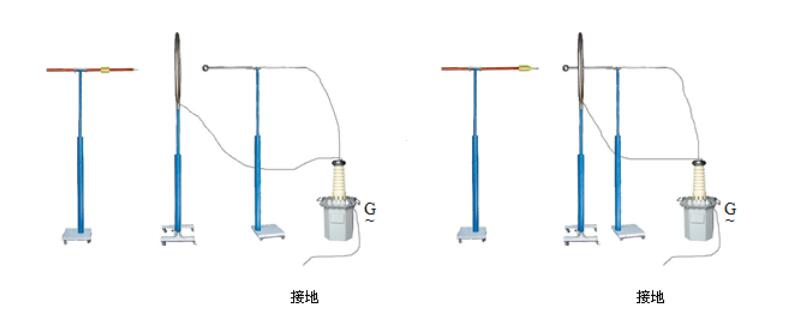

同相干扰电场的影响：试验接线见图四：

图四同相干扰电场影响的接线
试验电压应为额定电压的0.4倍或0.45倍，对于适用于一定电压范围的验电器，应按zui高和zui低电压的0.4倍或0.45倍分别进行试验。如果验电器指示“电压存在”，认为测验通过。

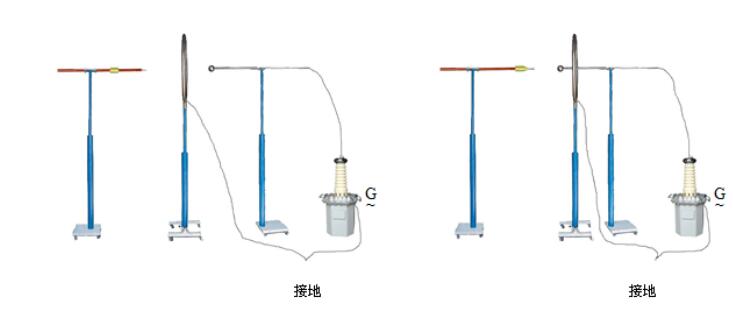

反相干扰电场的影响，接线见图五：

图五反相干扰电场影响的接线

试验电压应为额定电压的0.6倍，对于适用于一定范围的验电器，应按zui高电压的0.6倍进行试验。如果“电压存在”的显示不出现，则认为试验通过。
上述试验，都须经相应的试验变压器符号G~升压。其接线和试验略。
