充气式试验变压器选型指南

来源：amakpost.com 更新时间：2020-08-24

充气式试验变压器选型简介
武汉摩恩提供充气式试验变压器厂家价格、充气式试验变压器厂家报价，产品选型，技术支持，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300kV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

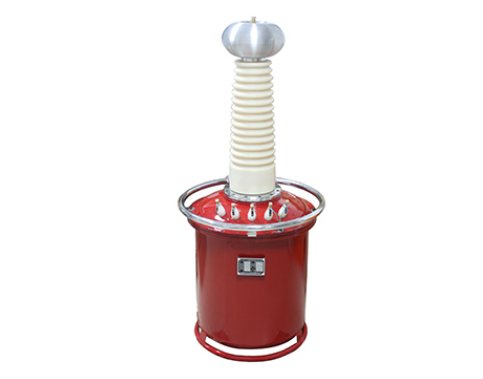

充气式试验变压器选型

试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。

充气式试验变压器选型结构：
MEYDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－９８>>标准要求。
MEYDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。
MEYDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换MEYDQ是工频高压交流输出还是高压直流输出。
MEYDQ（C）产品与MEYDQ产品的不同在于套管内结构。

充气式试验变压器选型维护及保养
1.应经常性地保持试验变压器的清洁，每次试验前应把尼龙套擦拭干净，并用塑料布罩住。
2.不应随意扭动除接线支柱以外的螺栓，防止因密封破坏造成的漏气现象。
3.轻微的泄漏是属于正常的现象，估计约每４年气压降低0.05Mpa，出厂时气压的在0.4－0.5Mpa之间。随着环境湿度的变化气压略有增减。当气压力降至0.3Mpa时应及补气。
4.补气时请采用我厂配备的专用充气咀和小罐六氟化硫气体，充气的压力绝不得大于0.55Mpa。一般情况下0.4－0.5Mpa即可。

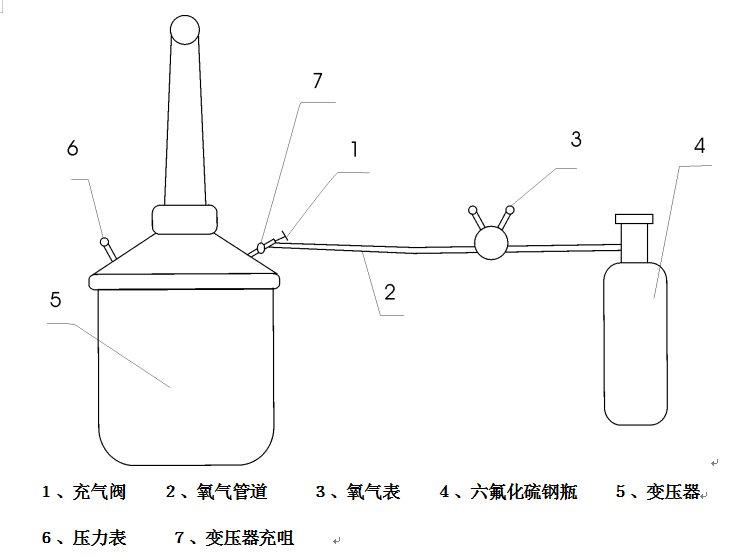

５、充气方式：

１、充气阀２、氧气管道３、氧气表４、六氟化硫钢瓶５、变压器
６、压力表７、变压器充咀
(1)、入口表按示意图接好管道。
(2)、打开六氟化硫气瓶上的阀门，使氧气表上压在２０kg／cm左右。
(3)、旋入氧气表上的螺旋顶尖，让气压慢慢升高。此时有气体外溢。排出管道内的空气。
(4)、立即旋开充气阀（顺时针方向）并听到到气流，流入变压器本体内。
(5)、调节氧气表上的螺顶尖，使氧气表的出口压力在5.5Kg/cm 。
(6)、监视变压器压力表，当压力达到4.5—5Kg/ cmj时（即0.45—0.5Mpa），立即关死充气阀（逆时针方向）。绝对禁止超压以免发生危险。
(7)、关闭六氟化硫气瓶上阀门。
(8)、关闭氧气表上的阀门，充气工作结束。
(9)拆下管道和充气阀门。
(10)充好气后静止５分钟，让气体充分混合即可工作。

MEYDQ充气式试验变压器选型系列高压试验变压器额定参数：

规格	云顶彩票容量 kVA	云顶彩票低压侧		云顶彩票高压侧		云顶彩票测量变化	60分钟温升℃	云顶彩票阻抗电压％	空载电流％	云顶彩票质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
	云顶彩票	电压 V	电流 A	云顶彩票电压kV	云顶彩票电流mA			云顶彩票
云顶彩票		云顶彩票	云顶彩票	云顶彩票	云顶彩票		云顶彩票		云顶彩票	云顶彩票
1.5/50	1.5	云顶彩票 200	7.5	50	30	500	50	云顶彩票 10	<4	云顶彩票 30	云顶彩票 200Х275Х640
3/50	3	云顶彩票 200	15	云顶彩票 50	60	500	云顶彩票 50	云顶彩票 10	云顶彩票 <4	35	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	38	240Х340Х700
10/50	云顶彩票 10	200	云顶彩票 50	50	云顶彩票 200	500	云顶彩票 50	10	<4	60	260Х375Х750
云顶彩票 15/50	15	云顶彩票 400	37.5	50	云顶彩票 300	云顶彩票 500	50	8	<4	云顶彩票 70	云顶彩票 270Х420Х800
云顶彩票 20/50	20	400	云顶彩票 50	50	400	500	云顶彩票 50	云顶彩票 8	<4	85	云顶彩票 285Х440Х820
30/50	30	400	云顶彩票 75	50	600	500	云顶彩票 50	云顶彩票 8	<4	100	云顶彩票 295Х386Х840
云顶彩票 50/50	50	云顶彩票 400	云顶彩票 125	云顶彩票 50	1000	500	云顶彩票 50	云顶彩票 8	云顶彩票 <4	120	320Х416Х910
云顶彩票 10/100	10	200	50	云顶彩票 100	100	云顶彩票 1000	50	云顶彩票 10	<4	65	云顶彩票 350Х475Х1300
云顶彩票 15/100	云顶彩票 15	400	37.5	100	150	云顶彩票 1000	50	云顶彩票 8	<4	85	云顶彩票 510Х390Х1320
20/100	20	云顶彩票 400	云顶彩票 50	100	200	云顶彩票 1000	50	8	<4	100	540Х400Х1340
30/100	云顶彩票 30	云顶彩票 400	云顶彩票 75	云顶彩票 100	云顶彩票 300	云顶彩票 1000	云顶彩票 50	8	云顶彩票 <4	110	560Х410Х1360
云顶彩票 50/100	云顶彩票 50	云顶彩票 400	云顶彩票 125	云顶彩票 100	云顶彩票 500	1000	50	8	<4	云顶彩票 125	600Х460Х1410
10/150	云顶彩票 10	200	50	100	云顶彩票 66.7	云顶彩票 1500	云顶彩票 50	云顶彩票 10	云顶彩票 <4	云顶彩票 90	265Х380Х1750
15/150	15	400	37.5	150	100	云顶彩票 1500	云顶彩票 50	8	云顶彩票 <4	100	510Х390Х1800
20/150	30	400	50	云顶彩票 150	云顶彩票 133.3	1500	云顶彩票 50	云顶彩票 8	<4	110	云顶彩票 540Х415Х1800
30/150	云顶彩票 30	400	75	150	200	1500	云顶彩票 50	云顶彩票 8	云顶彩票 <4	125	云顶彩票 560Х430Х1800
50/150	云顶彩票 50	400	云顶彩票 125	云顶彩票 150	333.3	云顶彩票 1500	50	云顶彩票 8	云顶彩票 <4	云顶彩票 140	640Х490Х1850
100/300		云顶彩票		云顶彩票	云顶彩票		云顶彩票	云顶彩票	云顶彩票	云顶彩票

注：容量50kVA以上试验变压器参数略
