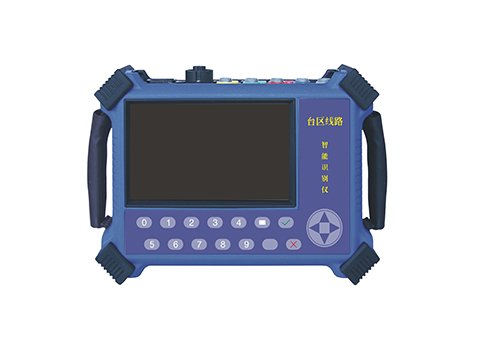

台区线路识别仪功能特点

台区线路识别仪是一种全数字化、多功能、智能化的识别仪，有主机和分机之分，其有如下功能特点：
● 过零点发送信号
分机在过零点发3.3毫秒的连续电流信号(固定频率)，避开强干扰时刻。利用过零点特性，可以区分相别。
● 信号为连续电流信号
连续电流信号占用很窄的频带，采用窄带通讯的解调方法。频带外的信号，包括基频到100次谐波电流，都不会影响主机的解调。
● 阻带特性好的窄带滤波器
主机有阻带特性非常好的带通滤波器，将频带外的信号滤除。即使是1000A的50Hz基频电流信号，也不会影响接收性能。
● 主机三信道三相同时解调
● 主机工作模式：分开关和分相别
分开关：一个钳子钳三相的火线。无论是那一相的信号，都可同时解调。三相电压任一相的信号不分相别同时解调。
分相别：一个钳子钳一相的火线或电压方式。主机只在此相电压的过零点才接收数据，可以精确的区分出相别。电压方式时，三相信号只在过零点解调，可以区分相别。
● 分机有四种工作模式
发送信道有3种可选或者是选这3种的自动交替轮换，即：
1号信道：频率zui低的信道，为电流方式首选信道。
2号信道：在1号信道受干扰时使用。
3号信道：频率zui高的信道，在谐波影响1、2号信道时使用。 为电压方式首选信道。
交替信道：以上三种方式的依次自动轮换。
● 分机发射的电流信号小
分机只在过零点附近发射电流，信号大小为3A， 不会对电网产生影响， 也不会干扰电力设备和用户设备。 信号有方向性， 能量由变压器提供， 理论上只在变压器和分机间才有电流信号。据此，可查出电流的走向来区分开关。发射的电流信号同时在电网上产生电压信号，此电压信号可被主机接收并判别。信号没有方
向性。可实现主机和分机不在同一相，主机在离分机距离变压器更远的地方接收
到信号。
● 精确的信号质量
电流传输在理想情况下不会衰减。但是由于线路上有分散并联的电容，电容可以提供电流信号，就如同无功补偿一样。电流传输也会有信号衰减。
精确的信号质量测量，不仅可以在信号衰减40倍时能正常识别，还可以区别信号在开关之间串扰的大小，以确定信号来自哪一个开关。
电流的传输在相间串线信号很微弱，不会影响识别。在台区间的串扰更微弱，在实际的测试中，看不到台区间的串扰信号。
电压信号衰减小，可在离分机很远的地方接收到信号。整个台区的三相都可接收
到信号。仅普查台区时，设置为电压模式更有效。
● 一屏显示
所有内容一屏显示，现场操作直观简便，不用翻屏。
● 记忆设置
设置好工作模式后，关机后再开机直接进入此工作模式。
● 操作简便，智能化判断分机需设置分机号、信道。
主机需设置电流钳或电压、主机号、工作模式。
主机接收到信号后，根据信号质量，将zui大信道质量的钳子或电压所在的相别、主机号、信号质量通过载波，发回分机。
当在一个台区有多主机，且不止一个主机接收到信号时，分机可以接收到几个主机发回的数据。分机根据信号质量大小，显示zui大信号质量的主机号、相别、信号质量。当zui大的两个信号质量差别很小时，会显示两个主机号，提请关注并改变方法再测试一次。

● 方便使用的柔性钳
柔性钳，可以直接钳住三相母排，也可钳住三相开关的出线。只钳零线和同时钳三相线，理论上是一样的。在信号衰减很大时，可以将柔性钳多绕一匝，将信号质量提高一倍。
● 可以识别台区、分支开关、开关箱、以及用户端的相别电流方式，可以彻底查清电力线走向。
● 数据回复
使用国网认证的成熟的通讯模块，并加大功率，以适应台区识别的需要。无线方式，空旷zui大距离达到3km。

多种电源选择
可使用端子220V交流电源、外接交流电源、电池、充电器的方式给仪器供电。



台区线路识别仪功能及接线示意图


● 非常宽的电压适应范围和电磁兼容性能，适应zui严酷的电力环境。

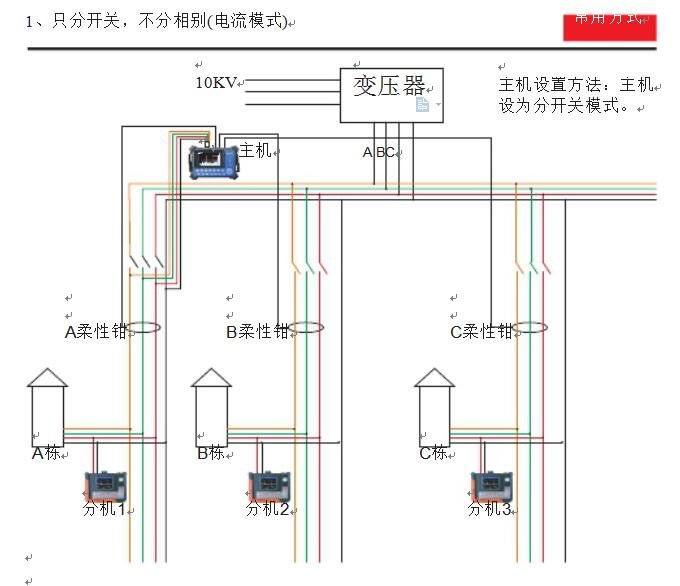

1、只分开关，不分相别(电流模式)
常用方式
● 多种工作配置方式
在一个台区，可同时工作的主机zui多8台，分机16台。可同时检查的开关为24个。
主机设置方法：主机
设为分开关模式。
本仪器可以一台主机带多个分机(zui多16个分机)，主机自动识别不同分机序列号；
或者多台主机(zui多8个)带一个分机，分机自动识别主机的序列号；根据不同的台区现场，实现一对多或多对多的台区测试方式，zui大简化现场的工作量。如果两个台区同时工作，两个台区的主机之和zui多8台，分机16台。
● 零线检测功能
三相四线式的负控和电能表，如果零线没接或接触不良，会造成三相不平衡。本
主机可测试零线的接触状态。
● 主机可识别相序，以判断电压是否接错。
● 相位检测功能
分机接收主机信号来判断当前所在的相位，并可检测用户侧的零火线是否反接。
主机显示三相电压的相位，以判别是正相序还是逆相序。
● 自检功能
主机自动检测自身是否损坏，并提供声光报警。
● 照明功能
分机自带高亮电筒，主机外置USB式电筒，方便现场照明及接线。
● 无线通讯功能(选配)
当现场干扰过大，载波通信无法将主机的信号回传给分机，此时可选用无线通讯
功能，确保主机与分机之间的通讯畅通。
● 可选择的管理功能
分机可接扫描枪，控制读取电表的条形码，并记录台区编码和电表编码。
与电脑通讯，上传分机存储的数据到电脑，实现报表，打印，无纸化管理。
● 阻燃绝缘的仪器外壳。

台区线路识别仪技术参数

载波通信参数

项  目	内  容	云顶彩票 项  目	内  容
云顶彩票 通讯速率	云顶彩票 400BPS	云顶彩票 信号功率	云顶彩票 2W
工作频率	421KHZ	通讯方式	云顶彩票 无主从、透明方式

无线数传技术参数

云顶彩票 项  目	内  容	云顶彩票 项  目	云顶彩票 内  容
云顶彩票 工作电压	+ 5V	云顶彩票 zui大工作电流	1A
工作频段	433MHz	高频方式	2- FSK
云顶彩票 模块接口	云顶彩票 TTL	云顶彩票 工作速率	云顶彩票 1200bps
zui大发射功率	1W	通信距离	空旷距离3000米
云顶彩票 工作温度	-30℃-+80℃	云顶彩票

主机技术参数

云顶彩票 项  目	云顶彩票 内  容	项  目	云顶彩票 内  容
云顶彩票 测量电压范围	AC 100V-264V	云顶彩票 工作电源范围	AC 100V-264V
测量电压精度	云顶彩票 0.1%	云顶彩票 工作电源频率	50Hz
信号输入方式	电压通道、500A钳、柔性钳	云顶彩票 工频耐压	云顶彩票 AC 4.0KV 1分钟5mA
云顶彩票 信号质量范围	100-5000	云顶彩票 电快速瞬变脉冲群	差模 4.0KV
滤波器通带	5.5K-10.5KHz	电快速瞬变脉冲群	共模 4.0KV
滤波器50Hz衰减	- 74db	浪   涌	差模 2.0KV
100次谐波衰减	云顶彩票 - 20db	云顶彩票 浪   涌	云顶彩票 共模 4.0KV
工作温度	-25℃-+70℃	云顶彩票 重   量	2Kg
云顶彩票 工作湿度	云顶彩票 40%~95%	尺   寸	265x190x65mm
云顶彩票 显示屏	”4.3 16:9 工业级TFT宽彩屏

分机技术参数

项  目	云顶彩票 内  容	项  目	云顶彩票 内  容
测量电压范围	AC 100V-264V	工作电源范围	AC 100V-264V
测量电压精度	云顶彩票 0.5%	工作电源频率	50Hz
云顶彩票 发送电流信号频率范围	5.5K-9.5KHz	工频耐压	云顶彩票 AC 4.0KV 1分钟5mA
发送电流信号大小	3A	云顶彩票 电快速瞬变脉冲群	差模 4.0KV
云顶彩票 工作温度	云顶彩票 -25℃-+70℃	云顶彩票 电快速瞬变脉冲群	云顶彩票 共模 4.0KV
云顶彩票 工作湿度	40%~95%	浪   涌	云顶彩票 差模 2.0KV
重   量	0.8Kg	浪   涌	云顶彩票 共模 4.0KV
尺   寸	190x140x50mm
显示屏	” 3.5 16:9 工业级TFT宽彩屏
