手持式多功能局放测试仪

产品概述
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

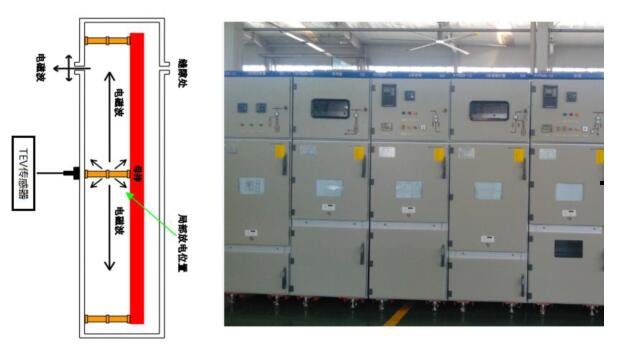

我司研制的MOEORW-5010多功能全频谱手持式局放检测仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。此多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。其测量技术在国内外已达lingxian水平。

手持式多功能局放测试仪引用标准
1.局部放电测量GB/T 7354
2.电力设备局部放电现场测量导则 DL/T 417
3.高电压试验技术第一部分：一般试验要求 GB/T 16927.1
4.高电压试验技术第二部分：测量系统 GB/T 16927.2
5.高电压试验技术第三部分：现场试验的定义及要求 GB/T 16927.3

手持式多功能局放测试仪技术参数

主机参数
云顶彩票可检测通道数	4通道，1个TEV，1个US，1个UHF，1个HFCT
采样精度	12bit
同步方式	内同步，外同步，光同步
TEV参数
云顶彩票检测带宽	云顶彩票 3M-80MHz
测量范围	0~60dB
测量误差	±1dB
分辨率	1dB
每周期zui大脉冲数	云顶彩票 720个
zui小脉冲频率	10Hz
输出接口	标准SMA连接主机
非接触US参数
中心频率	40kHz
云顶彩票分辨率	云顶彩票 0.1uV
云顶彩票精度	±0.1uV
测量范围	0.5uV～1mV
云顶彩票输出接口	云顶彩票标准SMA连接主机
接触US参数
云顶彩票频率范围	云顶彩票 20kHz-300kHz
云顶彩票输出阻抗	50Ω
检测灵敏度	0.1mV
测量范围	0.1mV～1V
云顶彩票输出接口	云顶彩票标准SMA连接主机
UHF参数
云顶彩票检测带宽	云顶彩票 300MHz-1.5GHz
输出方式	云顶彩票 BNC接口-信号调理单元，无线WiFi连接主机
接收方式	天线接收
传输方式	同轴电缆
云顶彩票检测灵敏度	<-60dBm
云顶彩票 HFCT参数	云顶彩票
检测带宽	100K-50MHz
传输阻抗	云顶彩票 >5mV/mA(10MHz )
云顶彩票输出阻抗	50Ω
云顶彩票检测灵敏度	5pC
云顶彩票测量范围	-20~80dB
测量误差	±1dB
分辨率	云顶彩票 1dB
输出接口	云顶彩票 BNC接口-信号调理单元，无线WiFi连接主机
硬件
显示屏	4.3” TFT真彩色液晶显示屏
分辨率	480×272
云顶彩票操作	薄膜按键
云顶彩票存储	SD卡标配16G卡，zui大支持32G
接口	3.5mm立体声耳机插孔
云顶彩票	DC-005低压直流充电器输入口
	云顶彩票充电LED指示灯
	云顶彩票 RS232调试口
云顶彩票	云顶彩票 USBD同步口
云顶彩票	云顶彩票 USB2.0
	网口
	SD卡插槽
云顶彩票电源
内部电源	电池供电（16.8V锂电池）
云顶彩票正常工作时间	约7小时，充满时间约3小时
尺寸
长×宽×高		云顶彩票 235mm×133mm×48mm
重量		云顶彩票 0.85kg
云顶彩票环境
使用环境温度		云顶彩票 -20℃至50℃
存储环境温度		云顶彩票 -40℃～70℃
云顶彩票湿度		10%-90%（非冷凝）
海拔高度		云顶彩票 ≤3000m
