线路工频参数异频测试装置

系统概述
本测试系统是在我公司原MELP-09系列大功率线路工频参数异频测试系统（分体式装置）的基础上全功能的升级换代产品，依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/T1179-2012-1000kV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即：异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。
本装置的测试项目涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。即：a) 线路感应电压、接地电流测量； b) 核对相别、绝缘电阻及直流电阻测量；c）三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；d) 多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容。

现场实测时，根据测试对象及其测试项目，由主机内置的对应程序控制试验接线的变换(含：接地操作等)、隔离变压器的输出(频率、电压)、数据采样、计算分析的自动依次完成。

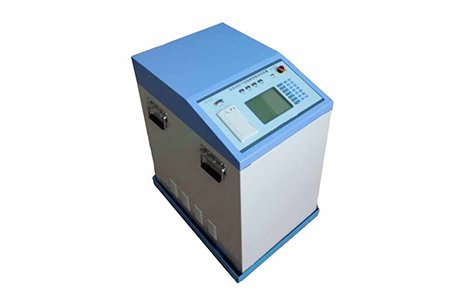

机箱采用框架式结构，选用不锈钢板面板，扣板式安装，显示屏幕、打印机、键盘、供电指示灯、电源启动按钮、报警灯、USB等集中在正面。外部接线端子集中在机箱背面，凹入背板平面以下，在接线板引出了3个外部电流输入端子，用于仪器检定时接入标准源校验装置测量准确度。
设备外形尺寸符合人体工程学原理，方便测试人员可直立操作仪器。机箱两侧面装有搬运把手，机箱底部嵌入在带有万向脚轮的平板小车上，以便运输和现场装卸、移动，整台测试装置重量控制在60kg以内。
线路工频参数异频测试装置线路工频参数测试依据
2.1  中华人民共和国国家标准《GB50150－2006 电气装置安装工程电气设备交接试验标准》第25.0.1.2 条：架空电力线路的试验项目应包括：测量35kV以上线路的工频参数。
2.2  中华人民共和国电力行业标准《DL/T 782 －2001  110kV及以上送变电工程启动及竣工验收规程》第5条：工程带电启动应具备的条件中第5.3.6要求：送电线路带电前的试验（线路绝缘电阻测定、相位核对、线路参数和高频特性测定）已完成。
2.3  国家电网公司发布的《架空输电线路管理规范》第十五条  工程正式投产前，应做好以下工作：(2)线路电气参数测试合格，相位核对无误，线路……等。
2.4  中华人民共和国电力行业标准《DL/T559－2007 220kV-750kV电网继电保护装置运行整定规程》及《DL/T584－2007 3kV-110kV电网继电保护装置运行整定规程》要求下列参数用于整定计算时必须使用实测值：
1）三相三柱式变压器的零序阻抗；
2）66kV及以上架空线路和电缆线路的阻抗；
3）平行线之间的零序互感阻抗；
4）双回路的同名相间和零序的差电流关系；
5）其他对继电保护影响较大的有关参数；

线路工频参数异频测试装置测试系统的主要功能及特点
3.1  可快速准确完成三相输电线路的三相静电感应电压、电磁感应电压及相位角度、三相线路对侧接地及开路情况下的三相接地电流测量；
3.2  对三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容等参数的测试，测试端的接线倒换全部在装置内部自动完成，只需要接一次线，即可完成所有测试项目，极大地提高了现场测试工作效率。
3.3 在装置内部加装了三相大电流继电器控制测试线路接地，配合正序、零序测试接线的变换和信号采集，测试过程不需要任何人工倒换测试接线，避免因改接线时感应电压对试验人员的伤害，保证了仪器设备的安全。
3.4  8路各自独立量程的电压、电流测量通道，保证了对多回同杆或平行线路回路之间的零序互阻抗和零序耦合电容的准确测试。
3.5  抗干扰能力超强，内置的工频干扰抑制装置可抵御被测线路两端接地后接地感应电流小于100A条件下的正常测试，抗干扰的原理是将装置的隔离变压器经过特殊设计辅以感应电压抑制模块将线路上的干扰电压对地形成低阻泄放通道。
3.6  阻抗参数测试频率选择45Hz和55Hz双频自动测试，具有更好的测试等效性。电容测试频率选择260Hz单频测试，解决了超短距离线路电容的测试准确度的难题。
3.7 装置内部的异频电源具有良好细度的步进升压控制，通过预检程序可自动调整电源输出电压和电流，解决了超短线路和电缆的参数测试难题。
3.8 采用zui新数学算法和选用16位高精度AD芯片，保证了装置异频输出信号的纯净度和高保真度，在测试信号与干扰信号为1：20倍的情况下，可以准确将异频测试信号和工频干扰信号分离，从而准确测试线路工频参数。
3.9  测试装置采用单相220V供电，方便现场使用单相发电机供电完成测试项目，并具有误接380V电源保护功能。
3.10  高可靠性，装置内部异频电源具有过电压、过电流、输出短路、过热等多重保护，在操作面板配有手控急停按钮，保证了测试现场出现任何意外情况下对设备和测试人员的保护。
3.11  装置自带试验接地良好性检测功能，不但可以保证接地不良情况下装置电源不启动输出，而且同时避免了由于接地不良导致线路零序阻抗参数测试偏差情况的出现。
3.12  仪器内部配备有日历芯片和大容量存储器，能将检测结果按试验编号或时间顺序保存，随时可以查看历史记录，并可以打印输出。
3.13  仪器数据可以通过U盘导出，可在任意一台PC机上方便用户对测试数据的查看和数据管理，编辑生成线路参数测试报告。
四、线路工频参数异频测试装置测试装置技术参数
4.1  根据测试系统选型配置表选择适用于线路长度的规格型号：以满足对0.2～1500km三相架空线路或电缆线路工频参数测试。
4.2  测试装置抗工频干扰参数：能在测试装置输出信号与工频干扰信号之比为1:20的条件下稳定准确完成所有测试。
4.3  供电电源：单相AC 220V±10%，25A，50Hz±2%；
4.4  测试装置保护功能
1) 工作电源保护：仪器输入电源误接入380V电源时，过压报警指示灯亮并同时蜂鸣器发出告警提示音。
2）装置外壳接地与试验接地检测：装置试验接地及外壳接地不良时，装置发出告警提示并关闭电源输出。
3）具备急停按钮，出现意外快速切断电源输出并将被测线路接地，保护测试人员和设备安全。
4）其他保护：装置具备过压、过流、短路、过热四种保护，在面板装有故障指示灯，提示出现故障类型。
线路工频参数异频测试装置技术参数选型表

技术参数	云顶彩票 MELP-091	MELP-092	云顶彩票 MELP-093	MELP-094
云顶彩票 适用于线路长度	0.2~1500km	云顶彩票 0.5~800km	云顶彩票 1~500km	云顶彩票 1~200km
云顶彩票 异频电源功率	云顶彩票 10kVA	5kVA	3kVA	云顶彩票 2kVA
云顶彩票 输入工作电源	云顶彩票 单相	云顶彩票 单相	云顶彩票 单相	单相
输入电源保护	云顶彩票 有	云顶彩票 有	有	有
云顶彩票 接地检测功能	有	云顶彩票 有	有	有
静电电压测量	有	有	云顶彩票 有	─
云顶彩票 电磁电压测量	有	有	云顶彩票 有	云顶彩票 有
接地电流测量	有	有	有	云顶彩票 有
线路核相功能	云顶彩票 有	云顶彩票 有	有	云顶彩票 有
绝缘电阻测量	5000V/5mA	云顶彩票 ─	─	云顶彩票 ─
直流电阻测量	云顶彩票 20mΩ～60Ω	云顶彩票 ─	─	─
zui大输出异频电流	云顶彩票 40A	20A	10A	5A
zui云顶彩票大输出异频电压	云顶彩票 1000V	云顶彩票 600V	200V	200V
zui云顶彩票大工频抗干扰电流	云顶彩票 100A	云顶彩票 60A	云顶彩票 40A	20A
zui云顶彩票大工频抗干扰电压	30kV	20kV	20kV	10kV
云顶彩票 测量静电感应电压	云顶彩票 30kV	20kV	20kV	─
测量电磁感应电压	云顶彩票 1000V	600V	600V	云顶彩票 400V
云顶彩票 阻抗参数测试范围	0.1～1000Ω	0.1～400Ω	云顶彩票 0.1～400Ω	0.1～400Ω
云顶彩票 电容参数测试范围	云顶彩票 0.02μF～80μF	云顶彩票 0.05μF～50μF	0.1μF～50μF	云顶彩票 0.1μF～30μF
云顶彩票 高空接线钳	有	有	云顶彩票 ─	云顶彩票 ─
测试项目扩展	云顶彩票 √	云顶彩票 ─	─	─
外形尺寸	550mm*400mm*900mm
重    量	<85kg	<65kg	<55kg	云顶彩票 <45kg

4.6异频电源输出特性：
1) 输出频率：45Hz/55Hz/260Hz  频率度优于±0.1%；
2）输出波形：标准正弦波，波形失真度优于±2%；
4.7 线路工频参数测试准确度：
1）静电感应测试： zui高分辨率0. 001kV； 测量精度±5%±5个字
2）电磁电压测试： zui高分辨率0. 001V； 测量精度±0.2%±2个字
3）电流测试： zui高分辨率0. 01mA；  测量精度±0.2%±2个字
4)  电容参数测试： zui高分辨率：0.0001μF
≥0.1μF时，±1%读数±5个字；＜0.1μF时，±2%读数±5个字；
5）阻抗参数测试： zui高分辨率：0.001Ω；
≥1Ω时，±1%读数±5个字；  ＜1Ω时，±2%读数±5个字；；
阻抗角：0°～360°；  ±1%读数±0.05°
