PDF3000直流系统接地故障测试仪工作原理

检测技术

PDF3000直流系统接地故障测试仪工作原理

云顶彩票来源：amakpost.com 更新时间：2018-05-09

PDF3000直流系统接地故障测试仪工作原理
PDF3000用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该直流系统接地故障测试仪在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。
波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。
本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

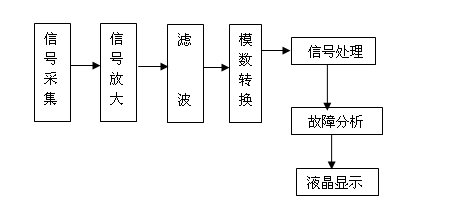

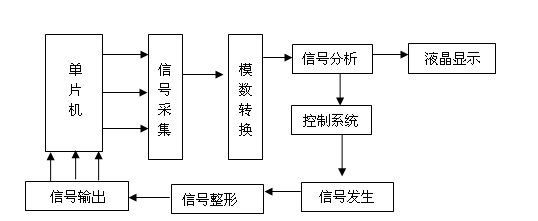

本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：
