PDF3000直流系统接地故障测试仪信号接收器

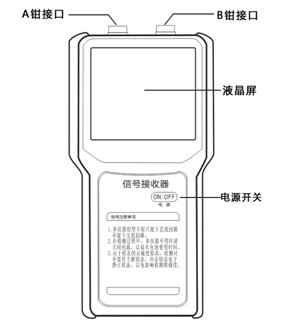

信号接收器面板(见图２)

图2 信号接收器面板图
【A钳接口】：接标记为“A”的接收钳，此钳为大钳。
【B钳接口】：接标记为“B”的接收钳，此钳为小钳。
【液晶屏】：点阵式液晶显示器。
【电源开关】：开机或者关机均按“ON/OFF”键。
信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到zui终的故障支路。
检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。
本直流系统接地故障测试仪所配卡钳可用来测量母线上的电流、馈线上的电流，其灵敏度极高。由于其灵敏度高，在手拿卡钳抖动时，可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手，让它固定在测试位置，直到测量到稳定的数据为止。
