验电器支架

简介：
该产品是根据我国电力行业标准DL740—2000于2000—11—03由国家经贸委发布实施的要求进行设计、研制、开发形成产品，有利于验电器功能准确检验，便于试验人员操作。

本检验装置：
分别适用于10kV及35kV。66kV、110kV、220kV、330kV、500kV。

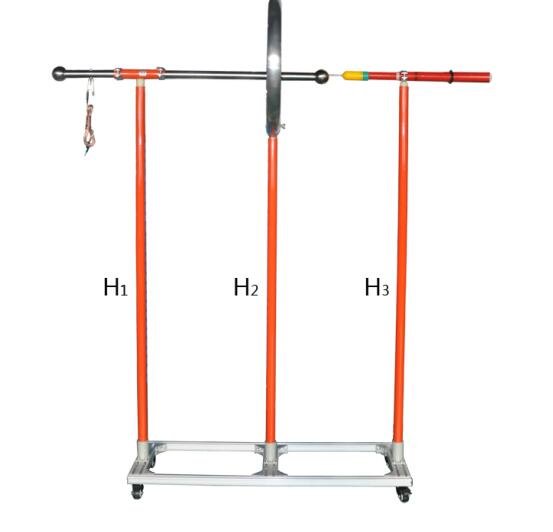

图一35kV及以下验电器

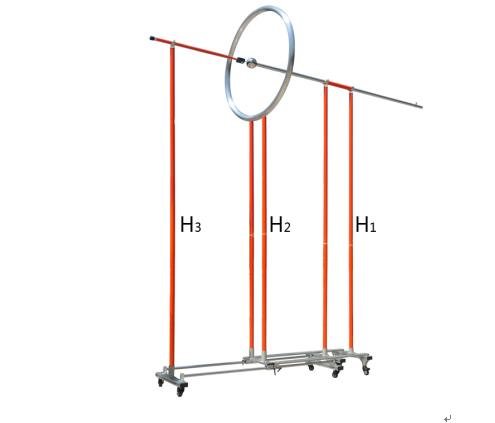

图二 66-500kV验电器

kV	电极间隔距离 mm	H1 mm	环直径 mm	球直径 mm	云顶彩票电力标准
10 35	100 430	>1500	云顶彩票 550	60	DL740- 2000于2000- 11-03
66—110 220—330	650 850	>2500	云顶彩票 1050	云顶彩票 100	DL740- 2000于2000- 11-03
500	云顶彩票 1250	云顶彩票 >3500	云顶彩票 1550	云顶彩票 150	云顶彩票非标

表一带接触电极延长段的验电器

kV	电极间隔距离 mm	H1 mm	环直径 mm	球直径 mm	云顶彩票电力标准
10 35	云顶彩票 300	>1500	云顶彩票 550	云顶彩票 60	DL740- 2000于2000- 云顶彩票 11-03
66—110 220—330	1000	>2500	1050	云顶彩票 100	DL740- 2000于2000- 云顶彩票 11-03
500	1250	云顶彩票 >3500	1550	150	云顶彩票非标

表二不带接触电极延长段的验电器

若需要检测500kV及以上电压验电器功能，可根据用户要求另行设计订制。

验电器支架装置的结构
若用于10、35kV： H1为单节绝缘管，长度为1500mm，顶部装有直径60mm球型电极。H2为单节绝缘管，长度为1300mm，H2支撑直径550环形电极，H3支撑验电器。
若用于66—110kV及220—330kV；H1、H2、H3均为两节。收缩长度为1500mm，伸出长度为3000 mm，H1顶部装有直径100mm球型电极。H2顶部装有1050mm环型电极，H3为支撑验电器。

验电器支架试验报告
500kV检测验电器功能试验装置绝缘管耐压

	工频耐压（kV）	时间（分）	长度（米）
H1	云顶彩票 640	云顶彩票 5	云顶彩票 3.55
云顶彩票 H2	云顶彩票 640	5	4.3
云顶彩票 H3	640	云顶彩票 5	云顶彩票 4.3

验电器的试验与接线
1、试验现场的要求：
对于适用于一定电压范围的验电器，应对应于zui高额定电压U，试验应在防外界电磁干扰的试验室进行，在一定的空间中不应放置任何其他物体。当UN≤35kV空间范围为1m，当UN＞35kV，空间范围为2m以上。
试验时，验电器的接触电极与试验电极相接触，指示器近似地位于环形电极的中心线上（水平轴上）。
试验电极的中心线与环形电极间的水平距离见表三：

UN kV	ac mm	ao mm	云顶彩票	UN kV	ac mm	ao mm	备注
云顶彩票 10	100	300		63—110	650	1000
云顶彩票 35	云顶彩票 430	云顶彩票 300		220—330	云顶彩票 850	云顶彩票 1000
云顶彩票		云顶彩票		500	云顶彩票 1050	云顶彩票 1250	非标准供参考
注：1、ac为带加长接触电极的验电器（多用于变电站）试验电极与环形电极之间的距离。云顶彩票 2、ao为不带加长接触电极的验电器（多用于线路）试验电极与环形电极之间的距离。

表三，电极间隔距离（水平距离）

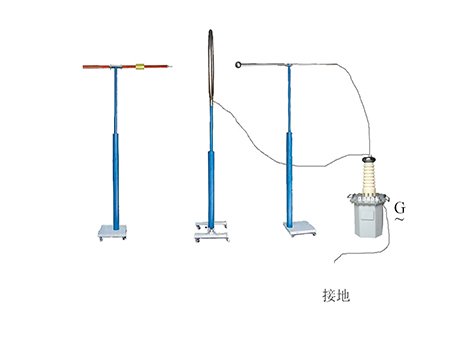

2、起动电压的测量：试验电极和环形电极的接线见图一：

图一起动电压的测量接线
逐渐升高试验电极上的电压，当“电压存在”的指示信号出现测量起动电压。如果测出的起动电压值在下列4种类型之一的规定范围内，认为测试通过。
A类：单一额定电压或有数档可切换额定电压的验电器。
起动电压Ust应满足以下关系式
0.15UN≤Ust≤0.40UN
B类：适用于一定额定电压范围，但其范围较窄的验电器。
如UN·max≈2UN·min时，起动电压Ust应满足以下关系式
0.15UN·max≤Ust≤0.40UN·min
C类：适用于一定额定电压范围，但其范围较宽的验电器。
当UN·max≈3UN·min时，起动电压Ust应满足以下关系式
0.10UN·max≤Ust≤0.45UN·min
D类：在某些特殊的情况下，可根据用户的要求确定Ust值，并作出在特定场合应用的说明。

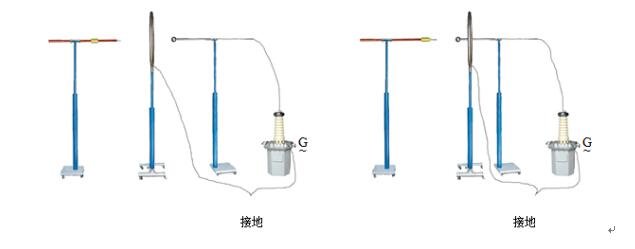

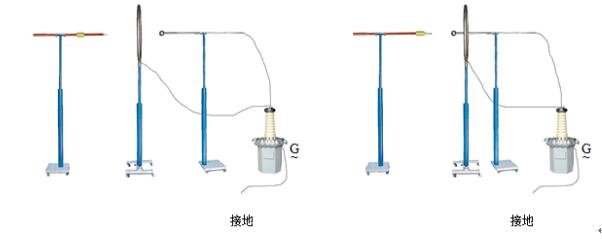

3、抗干扰性试验：同相干扰电场的影响：试验接线见图二：

图二同相干扰电场影响的接线
试验电压应为额定电压的0.4倍或0.45倍，对于适用于一定电压范围的验电器，应按zui高和zui低电压的0.4倍或0.45倍分别进行试验。如果验电器指示“电压存在”，认为测验通过。

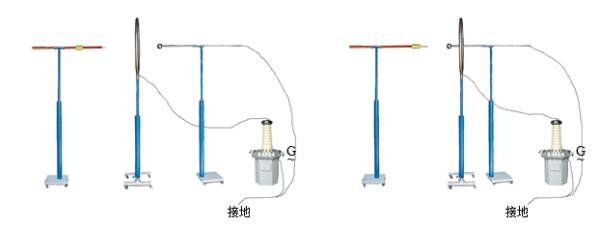

反相干扰电场的影响，接线见图三：

图三反相干扰电场影响的接线
试验电压应为额定电压的0.6倍，对于适用于一定范围的验电器，应按zui高电压的0.6倍进行试验。如果“电压存在”的显示不出现，则认为试验通过。
上述试验，都须经相应的试验变压器符号G~升压。其接线和试验略。
